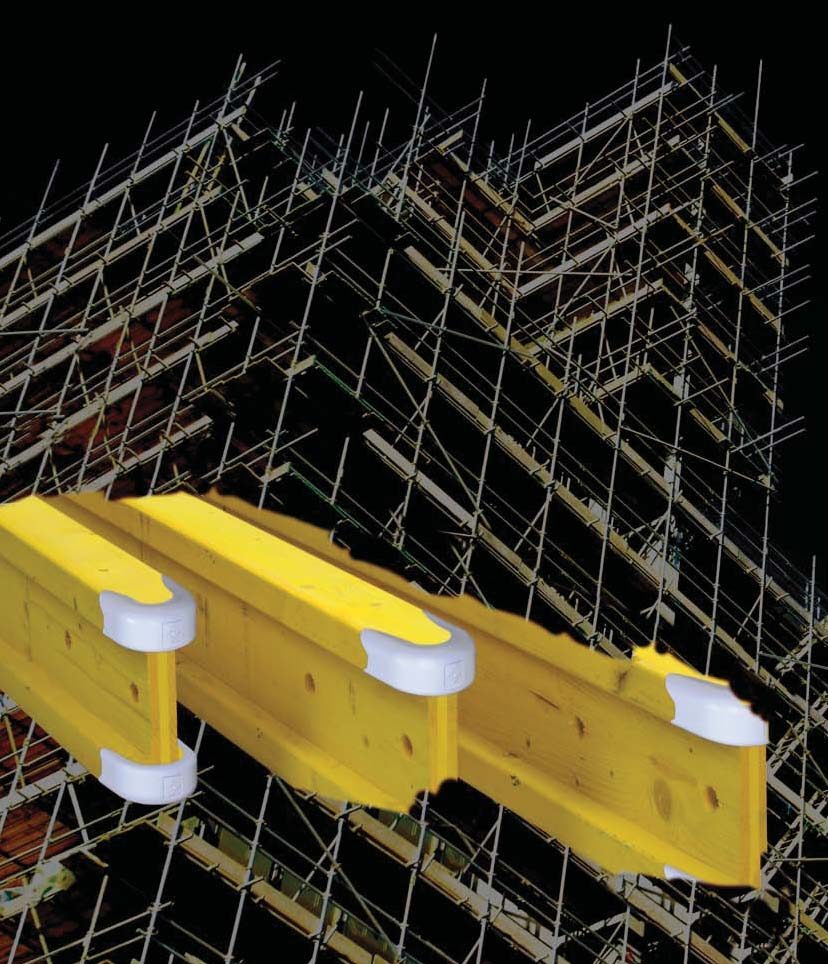

Poutrelles H20 et panneaux 3 plis : le coffrage qui dure.
La poutrelle bois HABE-20 de Lana et les panneaux 3 plis équipent les chantiers européens depuis des décennies : dalles, poutres, voiles, génie civil. Nordic Timber représente Lana au Maroc et livre les chantiers via Casablanca, Agadir, Nador et Tanger.
Lana S. Coop., coopérative basque fondée à Oñati (Espagne), avec un site de production en République tchèque, fabrique des poutrelles de coffrage certifiées et des panneaux 3 plis pour le bâtiment et le génie civil.

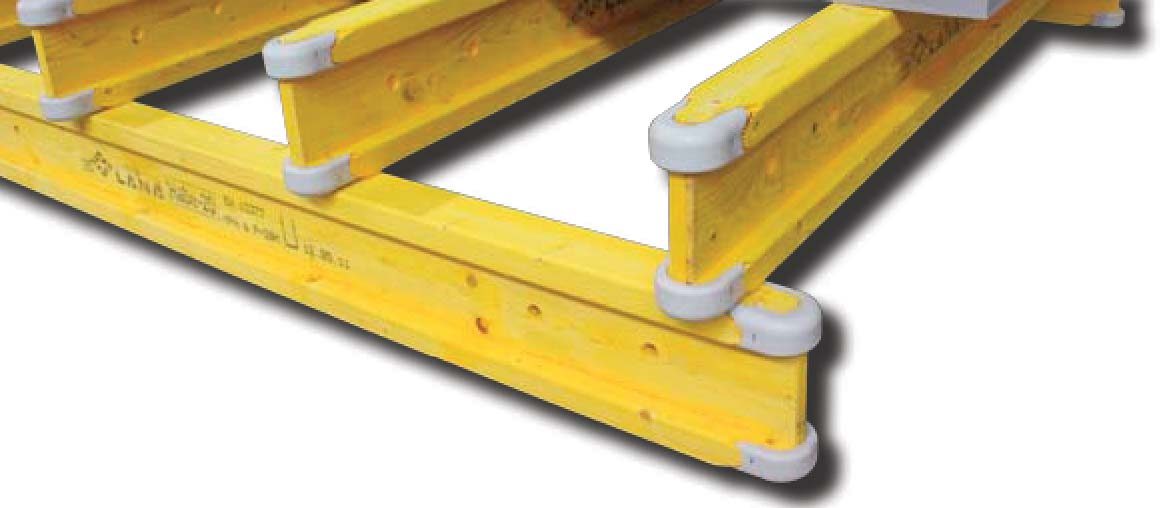

Deux membrures, une âme 3 plis, un assemblage collé.
- 1Membruresen sapin de première qualité, calibrées, chants arrondis, aboutées sur toute la longueur.
- 2Âmeen panneau 3 plis de 27 mm d’épaisseur.
- 3Assemblagepar rainure crantée entre âme et membrures, collage haute fréquence et haute résistance.

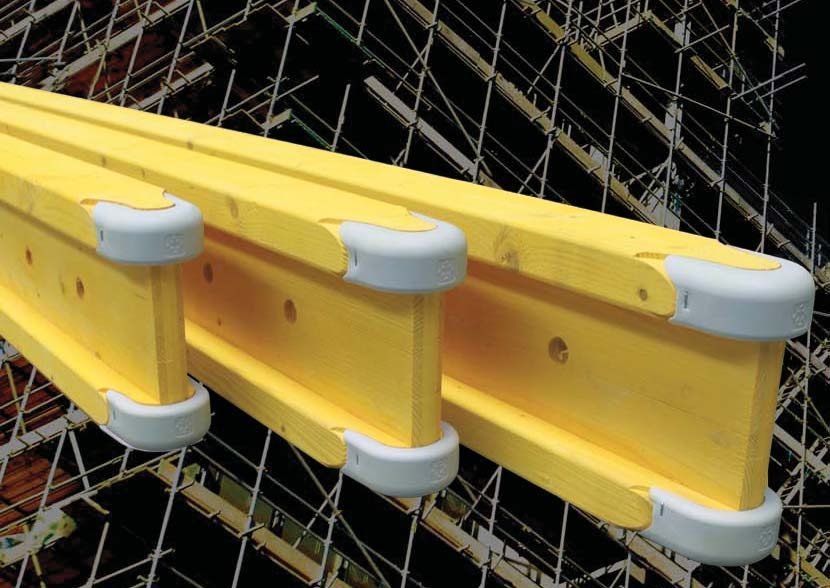

- 4Protectioncontre l’humidité par peinture sur toute la poutrelle ; embouts protégés contre les chocs et l’éclatement.
Fiche technique.
Valeurs à 12 % d’humidité du bois, selon l’agrément Z-9.1-146. Les valeurs de résistance s’appliquent aux poutrelles neuves ou usagées en bon état.
Dimensions et tolérances
| Hauteur de la poutrelle | 200 mm (± 2 mm) |
| Hauteur de membrure | 40 mm (−1,5 %) |
| Largeur de membrure | 80 mm (−1,5 %) |
| Épaisseur de l’âme | 26,8 mm (± 0,5 mm) |
| Poids | 4,7 kg / m |
| Conditionnement | colis de 50 |
Caractéristiques mécaniques
| Moment admissible M | 5 kNm |
| Effort tranchant admissible Q | 11 kN |
| Module de section Wx | 461 cm³ |
| Moment d’inertie Jx | 4 613 cm⁴ |
| Flèche maximale | L / 500 |
| Charge admissible sur appui | 22 kN min. |
Longueurs standard (mm)
Section 200 × 80 mm. La poutrelle peut être coupée en tout point ; les étais peuvent être placés en tout point entre les poutrelles.
Pourquoi les chantiers la choisissent.
Une poutrelle légère, réutilisable de nombreuses fois, qui s’adapte à tous les types de coffrage.
Résistance et sécurité
Stabilité dimensionnelle et reprise de forme après charge. Haute capacité de charge sur toute la longueur. Protégée contre l’humidité, les chocs et l’éclatement.
Légèreté
4,7 kg au mètre : manutention facile, montage rapide, poids minimal sur le chantier.
Économie
Réutilisable de nombreuses fois. Bon rapport entre prix et nombre d’emplois. Stockage simple.
Adaptabilité
Idéale avec les panneaux 3 plis. Se coupe en tout point, s’étaie en tout point, convient à tous les coffrages.
Tableau de charges.
Entraxe maximal admissible des appuis (m) selon l’épaisseur de dalle et l’entraxe choisi. Charge d’exploitation 1,5 kN/m² ou 20 % du poids du béton. Pour les bureaux d’études : les valeurs complètes sont dans la fiche PDF.
| Dalle (cm) | Charge totale (kN/m²) | Poutrelles secondaires : entraxe (m) | Poutrelles principales : entraxe choisi (m) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 0,625 | 0,75 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,25 | 2,5 | 2,75 | 3 | ||
| 10 | 4,35 | 3,20 | 2,98 | 2,80 | 2,54 | 2,36 | 2,22 | 2,11 | 2,02 | 1,94 | 1,87 | 1,82 | 1,68 |
| 12 | 4,87 | 3,09 | 2,87 | 2,70 | 2,45 | 2,27 | 2,14 | 2,03 | 1,94 | 1,87 | 1,80 | 1,64 | 1,50 |
| 14 | 5,39 | 2,98 | 2,77 | 2,61 | 2,37 | 2,20 | 2,07 | 1,97 | 1,88 | 1,81 | 1,63 | 1,48 | 1,36 |
| 16 | 5,91 | 2,89 | 2,69 | 2,53 | 2,30 | 2,13 | 2,01 | 1,91 | 1,82 | 1,65 | 1,48 | 1,35 | 1,24 |
| 18 | 6,43 | 2,81 | 2,61 | 2,46 | 2,23 | 2,07 | 1,95 | 1,85 | 1,71 | 1,52 | 1,36 | 1,24 | 1,14 |
| 20 | 6,95 | 2,74 | 2,55 | 2,39 | 2,18 | 2,02 | 1,90 | 1,81 | 1,58 | 1,40 | 1,26 | 1,15 | 1,05 |
| 22 | 7,47 | 2,68 | 2,48 | 2,34 | 2,12 | 1,97 | 1,86 | 1,68 | 1,47 | 1,30 | 1,17 | 1,07 | 0,98 |
| 24 | 7,99 | 2,62 | 2,43 | 2,29 | 2,08 | 1,93 | 1,81 | 1,57 | 1,37 | 1,22 | 1,10 | 1,00 | 0,91 |
| 26 | 8,51 | 2,56 | 2,38 | 2,24 | 2,03 | 1,89 | 1,72 | 1,47 | 1,29 | 1,14 | 1,03 | 0,94 | 0,86 |
| 28 | 9,03 | 2,51 | 2,33 | 2,19 | 1,99 | 1,85 | 1,62 | 1,39 | 1,21 | 1,08 | 0,97 | 0,88 | 0,81 |
| 30 | 9,55 | 2,47 | 2,29 | 2,15 | 1,96 | 1,83 | 1,53 | 1,31 | 1,15 | 1,02 | 0,92 | 0,83 | 0,76 |
| 40 | 12,15 | 2,28 | 2,11 | 1,99 | 1,81 | 1,44 | 1,20 | 1,03 | 0,90 | 0,80 | 0,72 | 0,65 | 0,60 |
| 50 | 14,75 | 2,13 | 1,98 | 1,86 | 1,49 | 1,19 | 0,99 | 0,85 | 0,74 | 0,66 | 0,59 | 0,54 | 0,49 |
| 60 | 17,35 | 2,02 | 1,88 | 1,77 | 1,26 | 1,01 | 0,84 | 0,72 | 0,63 | 0,56 | 0,50 | 0,46 | 0,42 |

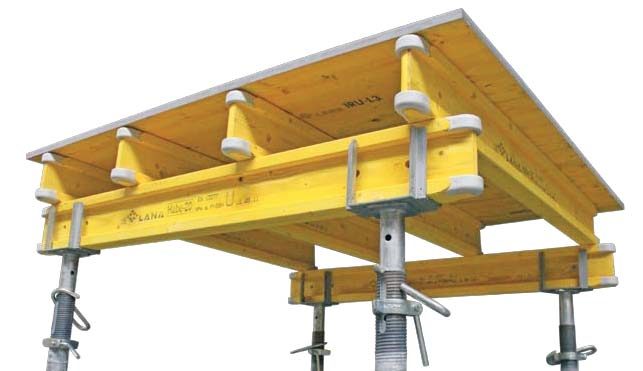

Extrait du tableau Lana : les lignes 32, 34, 36, 38, 45 et 55 cm figurent dans la fiche PDF. Pour les poutrelles secondaires, l’entraxe maximal des appuis est l’entraxe des poutrelles principales.
Le panneau de coffrage qui va avec la poutrelle.
Trois couches d’épicéa croisées et collées, bords protégés, surface prête au décoffrage. Le compagnon naturel de la H20 pour les dalles et les voiles, réutilisable de nombreuses fois.
- Épaisseurs 21 et 27 mm, formats courants 2 000 × 500 et 2 500 × 500 mm
- Collage résistant aux intempéries, chants peints
- Dimensions, qualités et disponibilités sur demande
La fiche technique Lana des panneaux 3 plis sera ajoutée ici dès réception.
Fiche à télécharger.
La fiche technique complète de la poutrelle HABE-20, avec le tableau de charges intégral et les certificats.
